穿梭式货架（自动穿梭货架）是一种半自动存储系统，利用在轨道上移动的穿梭机器人将托盘送入和取出存储通道，无需叉车深入货架内部。该方案特别适用于大批量、SKU单一（如饮料、冷冻食品、快消品）的仓库，这些场景中存储密度和出入库速度是首要考虑因素。

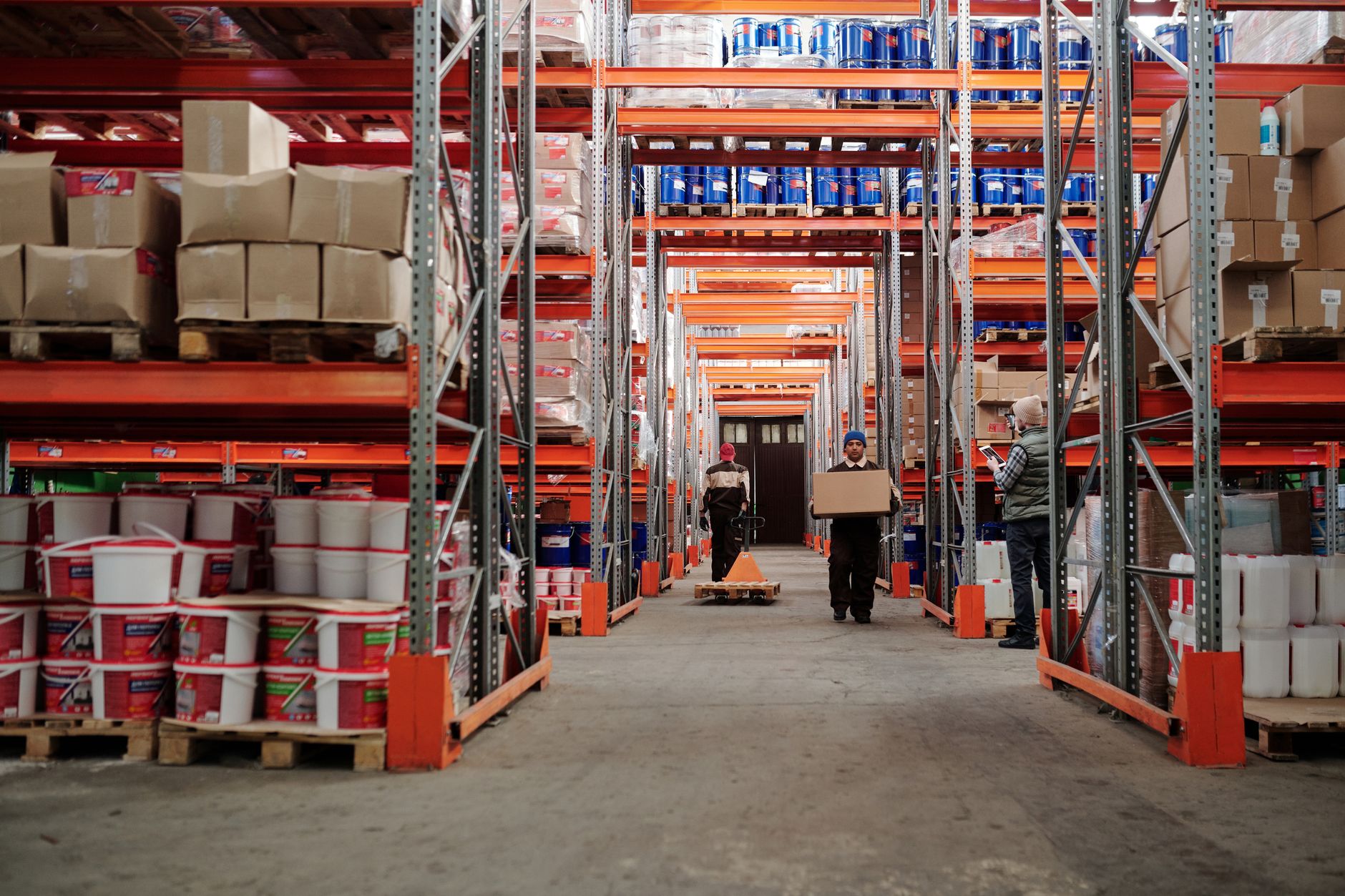

什么是穿梭式货架？详细结构

穿梭式货架是驶入式货架与电池驱动的穿梭机器人相结合的系统，通过无线电波或平板电脑远程控制。机器人自动将托盘移动到指定位置，使仓库存储密度达到占地面积的80-90%，最大限度减少通道数量。

主要结构包括：

• 穿梭车机器人：每台机器人载重500-1,500公斤，采用48V/60Ah锂电池，充电时间2-3小时，可持续运行8-10小时。机器人在存储通道内的轨道上移动，通过夹取机构或升降平台完成托盘的升降。
• 驶入式货架框架：采用Q345钢材结构（屈服强度345 MPa），最大高度12米，通道深度可达40个托盘位。立柱为穿孔式设计，X型斜撑符合AS4084标准。
• 控制系统：中央计算机（平板或PC）通过WiFi或2.4GHz无线电波与机器人通信。集成仓库管理系统（WMS）实时发送入库/出库指令。
• 电池与充电：机器人电量不足时自动返回充电站，充满电需2-3小时。充电站通常设置在通道端部，连接220V/380V电源。
• 安全系统：配备紧急停止传感器、状态指示灯，机器人运行期间具有联锁保护。表面采用60-80μm静电粉末喷涂或80μm热浸镀锌处理，适用于-30°C冷库环境。

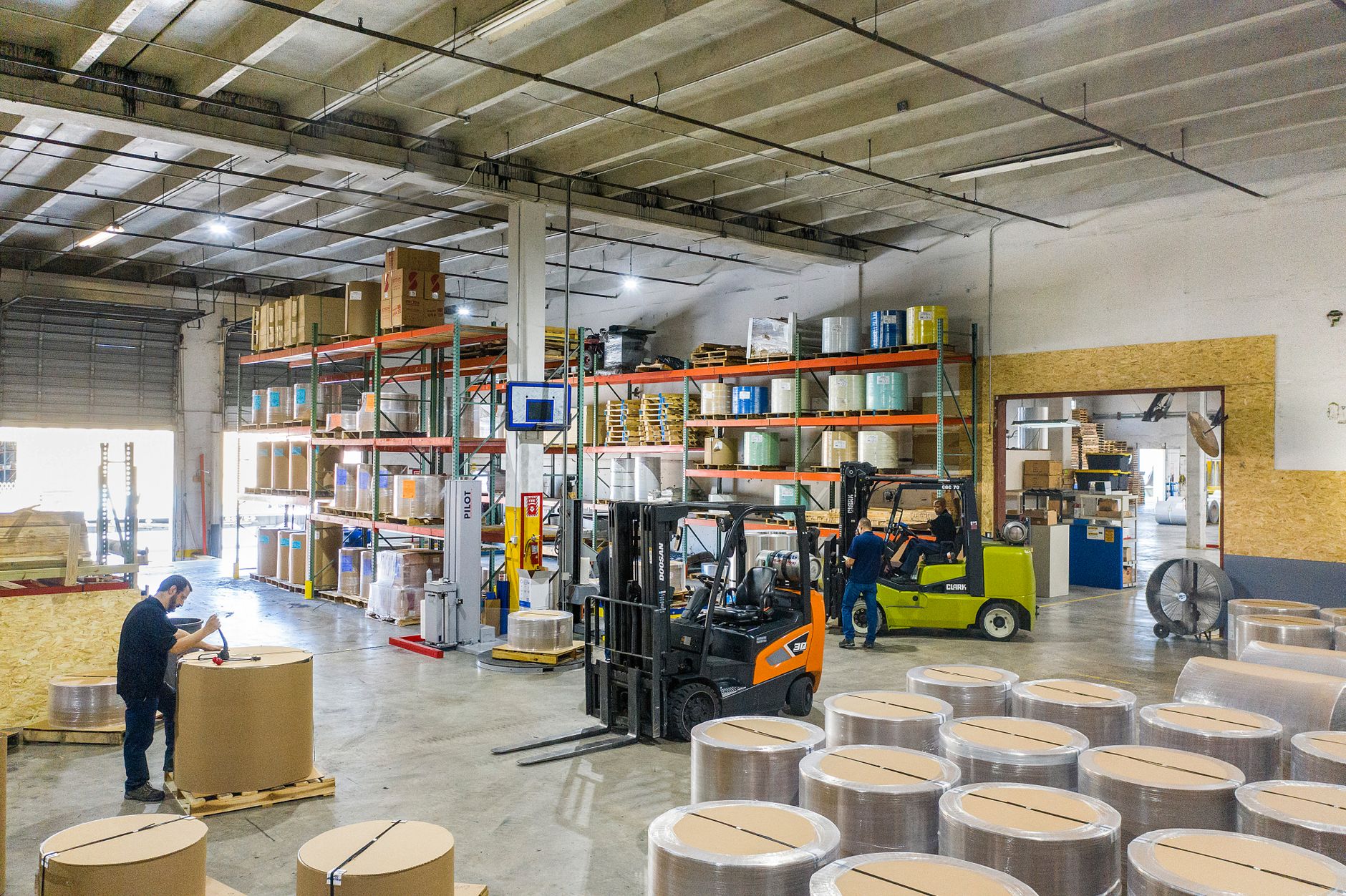

运行原理：FIFO与LIFO

穿梭式货架支持 FIFO（先进先出）和 LIFO（后进先出）两种运行原理，具体取决于通道配置。采用 FIFO 时，机器人将托盘放入通道一端，从另一端取出；采用 LIFO 时，机器人在同一端进行入库/出库操作。

FIFO（贯通式通道）：适用于有保质期的货物，如食品、饮料、药品。穿梭车从叉车处接收托盘，移动到通道内的空位，放下托盘。出库时，穿梭车从出口端（对面）取出托盘并送出。每个入库/出库周期耗时 30-60 秒，比人工叉车快 3-5 倍。

LIFO（盲端式通道）：适用于同质化货物、无需快速周转的货物，如生产原料、空托盘。穿梭车先将托盘放入最深处，出库时先取最外侧的托盘。存储密度可达仓库面积的 85-90%，比传统驶入式货架高 10-15%，因为穿梭车可以在通道内灵活移动。

穿梭式货架与驶入式货架、横梁式货架对比

穿梭式货架的密度比横梁式货架高 60-70%，但初始投资成本比普通驶入式货架高 30-40%。然而，卓越的运行速度和安全性使其可在 2-3 年内实现投资回报。

指标	穿梭式货架	驶入式货架	横梁式货架
存储密度	80-90%	70-80%	40-50%
可及性	每个通道 1-2 个 SKU	每个通道 1 个 SKU	每个托盘 100%
入库/出库速度	30-60 秒/托盘	2-5 分钟（叉车）	1-2 分钟
投资成本	高（穿梭车 + 货架）	中等	低
维护	每 6 个月定期维护	少	少
适用场景	同质化 SKU、大批量	同质化 SKU、周转慢	多 SKU 多样化

穿梭式货架的优点与局限性

该系统可将存储密度提高80-90%，相比传统驶入式货架减少50-70%的出入库时间，但初期投资较高，且需要定期维护穿梭机器人。

优点：

• 存储密度最大化：仅需1条主通道，穿梭机器人自动将托盘送入通道深处，充分利用空间。
• 运行速度快：穿梭机器人移动速度0.5-1米/秒，每个循环周期30-60秒，是叉车的3-5倍。
• 劳动安全：减少80%因叉车造成的碰撞，机器人配备急停传感器和联锁装置。
• FIFO/LIFO灵活切换：通过软件轻松切换模式，适用于多种货物类型。
• 适用于冷库：机器人可承受-30°C低温，锂电池运行稳定，无需加热。

局限性：

• 投资成本高：每台穿梭机器人价格为20,000-40,000美元，高质量驶入式货架比选择性货架贵30-50%。
• 定期维护：机器人每6个月需要检查电池、传感器和导轨。技术团队必须经过培训。
• SKU限制：每个通道仅可存放1-2个SKU，不适合多品种仓库。

实际应用：越南啤酒厂案例研究

位于平阳省的啤酒生产厂拥有3,000平方米仓库，存储15,000个成品托盘。此前使用驶入式货架，叉车每托盘耗时3-5分钟，产能为20托盘/小时。改用穿梭式货架后，产能提升至60托盘/小时，仓库密度从70%提升至85%。

实施方案：

• 使用4台Autosat SAT.1010穿梭机器人（载重1,000公斤），对应8条FIFO通道，每条通道深20个托盘位。
• 驶入式货架采用Q345钢材，静电粉末喷涂80μm，高度9米，跨度2.7米。
• WMS控制系统与工厂ERP集成，自动按生产日期优先出库。
• 成果：出库时间减少50%，操作人员从每班6人减至2人，投资回报期为18个月。

Việt POS Rack为该工厂提供穿梭式货架解决方案，符合AS4084和ISO 9001:2015标准。2026年工业仓库选择性货架技术选型指南可供多SKU仓库进一步参考。

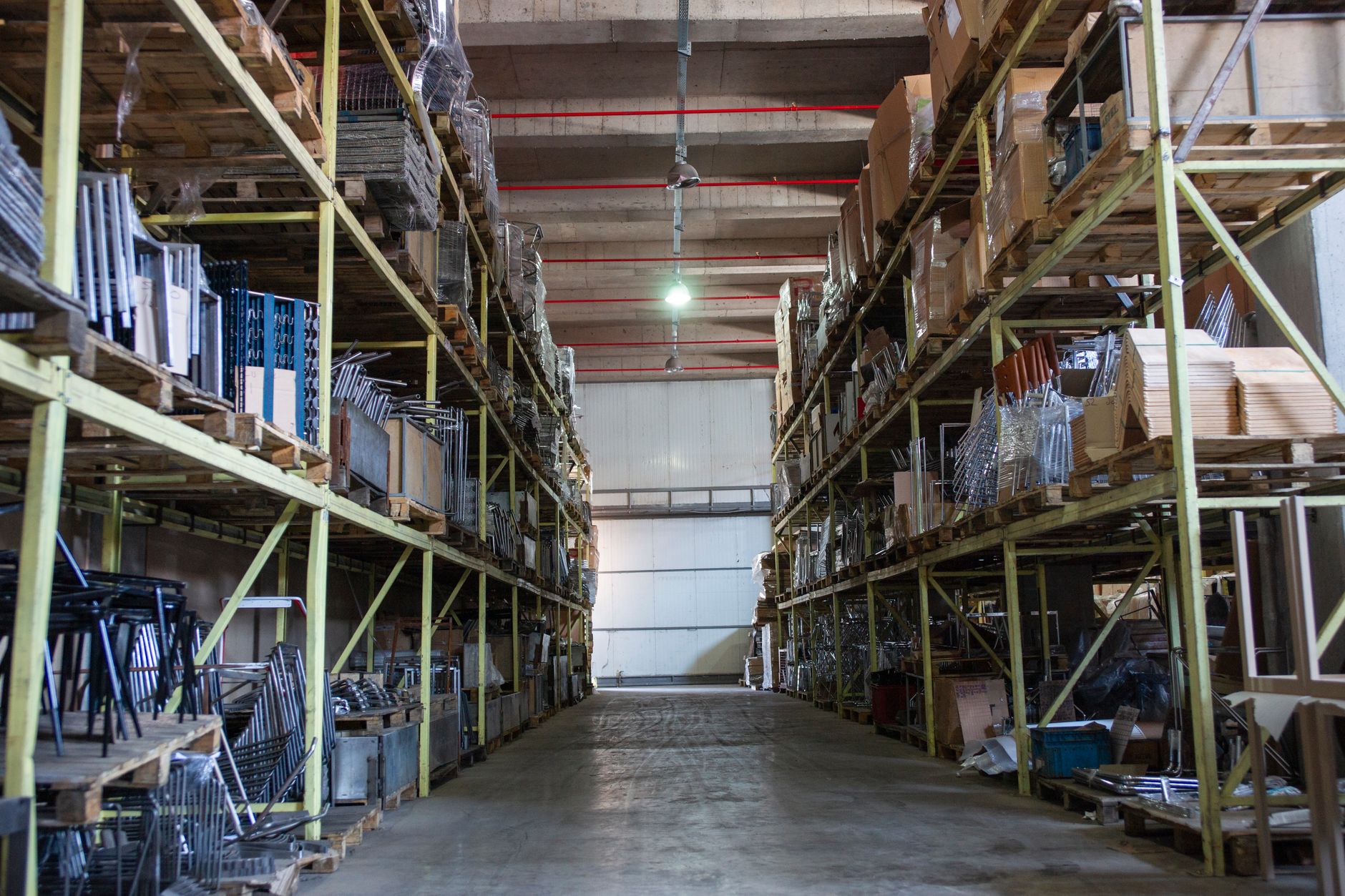

汇总表：穿梭式货架与其他方案对比

术语	定义	应用示例
Radio Shuttle Rack	穿梭车货架系统，结合自动穿梭机器人	啤酒、饮料、冷冻食品仓库
Drive-in Rack	高密度存储货架，叉车驶入通道	塑料原料仓库、空托盘
Selective Rack	100%可访问每个托盘货架，密度低	3PL、多SKU仓库
Push-back Rack	重力式货架，托盘在坡道上滑动	快消品仓库，要求高速度FIFO
Shuttle Robot	穿梭机器人在轨道上移动，搬运托盘	Autosat SAT.0812，载重800公斤

实施Radio Shuttle时的常见错误

许多企业投资穿梭车货架，但未正确计算货物量、通道布局不合理或忽视机器人维护，导致效率低下和额外成本。

常见问题

Radio shuttle rack是否适合-30°C冷库？

适合。Việt POS Rack的穿梭机器人采用锂电池，在-30°C下稳定运行，电路板耐低温，外壳采用80μm热浸镀锌钢防腐蚀。该系统已在越南多个食品冷库部署。

Radio shuttle rack的投资成本是多少？

成本取决于机器人数量、仓库尺寸和复杂度。每台穿梭机器人约20,000-40,000美元，高质量驶入式货架比选择性货架贵30-50%。请联系Việt POS Rack获取免费报价和3D布局设计。

穿梭机器人如何维护？

每6个月定期检查：电池、传感器、导轨、升降机构润滑。锂电池需按周期充电，3-5年后更换。Việt POS Rack提供维护合同和操作人员培训。

Radio shuttle rack能否与AGV结合？

可以。穿梭机器人在通道口接收来自叉车或AGV的托盘。系统可与AGV自动导引车集成，实现进出库流程全自动化，减少80%操作人力。

实施周期和保修期？

48小时内免费3D设计，生产15-30天，安装3-7天视规模而定。全系统保修24个月，24/7技术支持。Việt POS Rack在胡志明市、河内、岘港、芹苴设有安装团队。
